구조물 설계



머신비전 세팅하면 카메라 고정은 맨날 기구팀에 요청만 했지 직접해본적이 없었다.



어쩌다 이직을하고 또 이직을 하니



혼자 일을 하고 있다.



구조물을 만들어야되는데 어떻게 해야되나...?



알려주는 사람이 없으니 그냥 맨땅의 헤딩하는 수밖에



최고의 도우미는 언제나 Devicemart... (여기 없으면 일을 어떻게 함?)



https://www.devicemart.co.kr/main/index

대한민국 전자부품 1등 쇼핑몰 디바이스마트







https://www.devicemart.co.kr/goods/maker?custom=al_profile

대한민국 전자부품 1등 쇼핑몰 디바이스마트

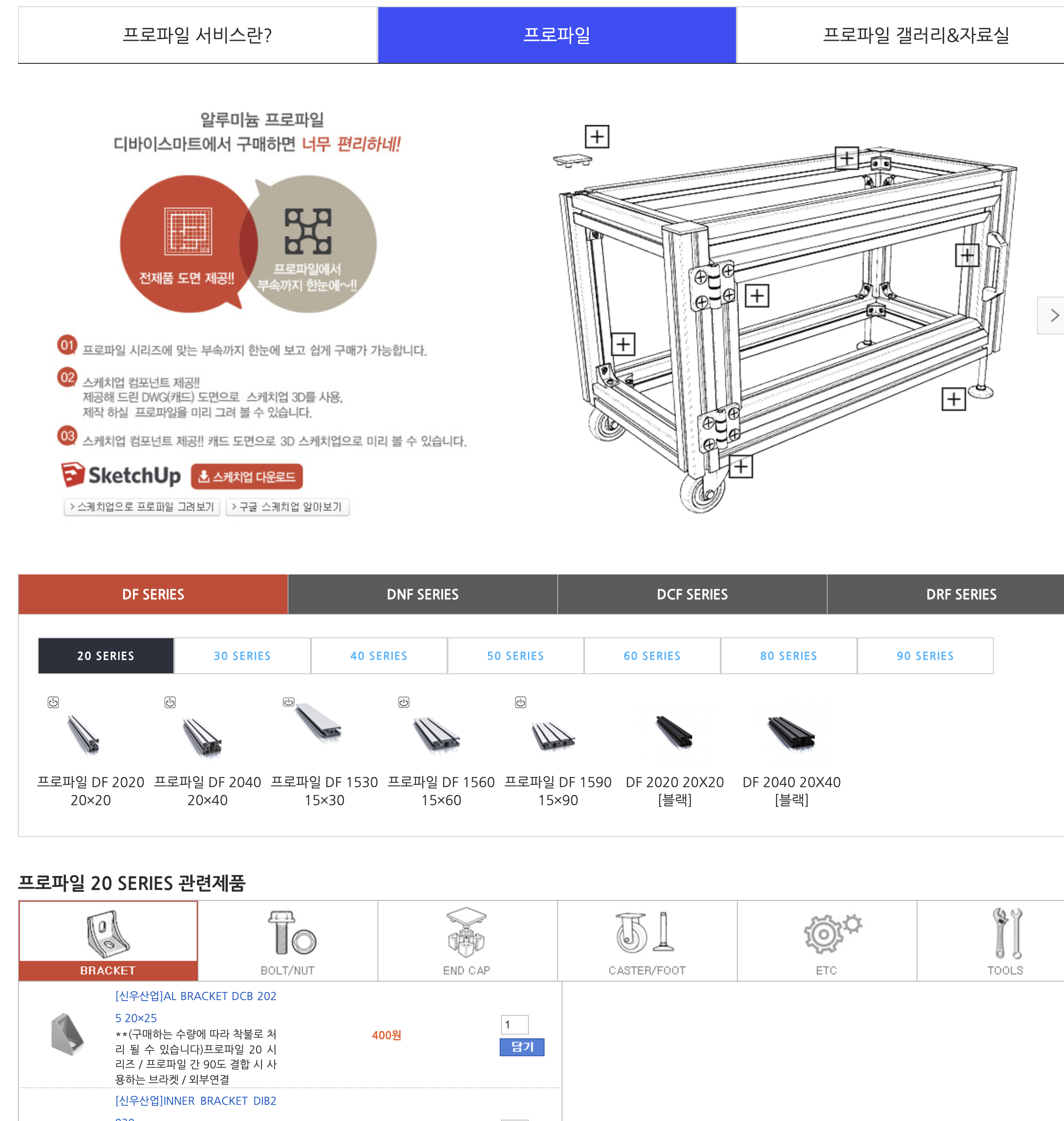

위 링크로 들어가면







어떤 제품을 사야되는지 다 설명되어 있다.



막 살수는 없고



대충 sketch up으로 끄적 끄쩍하고 적절한 항목들을 구매 해본다.







얼씨구 뭐 이렇게 대충 하면 되는거 아니요?



왼쪽에 있는건 너무 프레임이 많고 오른쪽에 있는건 너무 작아서

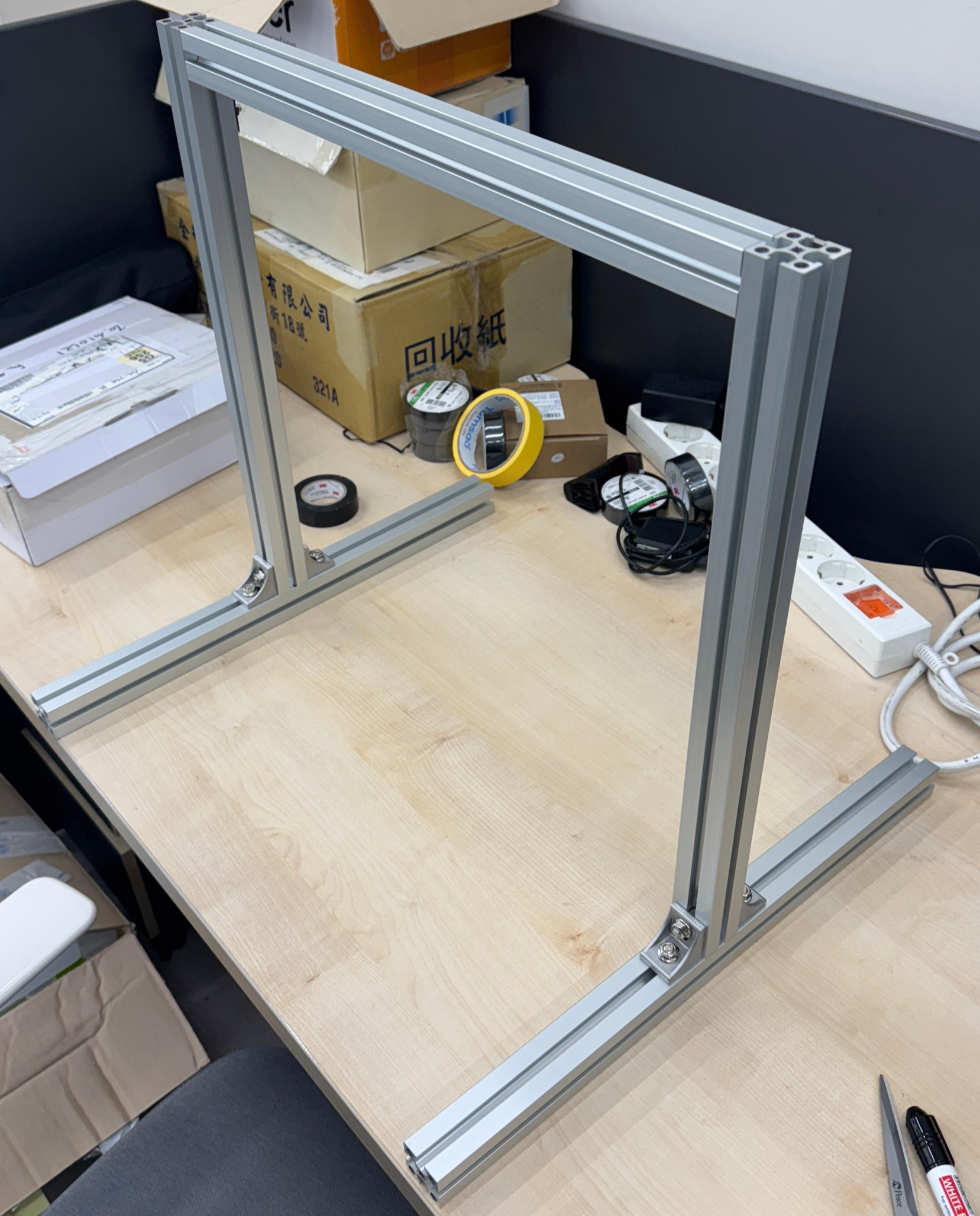

오른쪽에 있는거 기반으로 T slot profile 40x40짜리를 450mm로 5개 사기로 결정!





이런식으로 나오는데 왼쪽 아래 절단길이 부분에 450mm 를 넣고 수량을 체크하면된다.



그리고나서 아래로 스크롤을 내리면

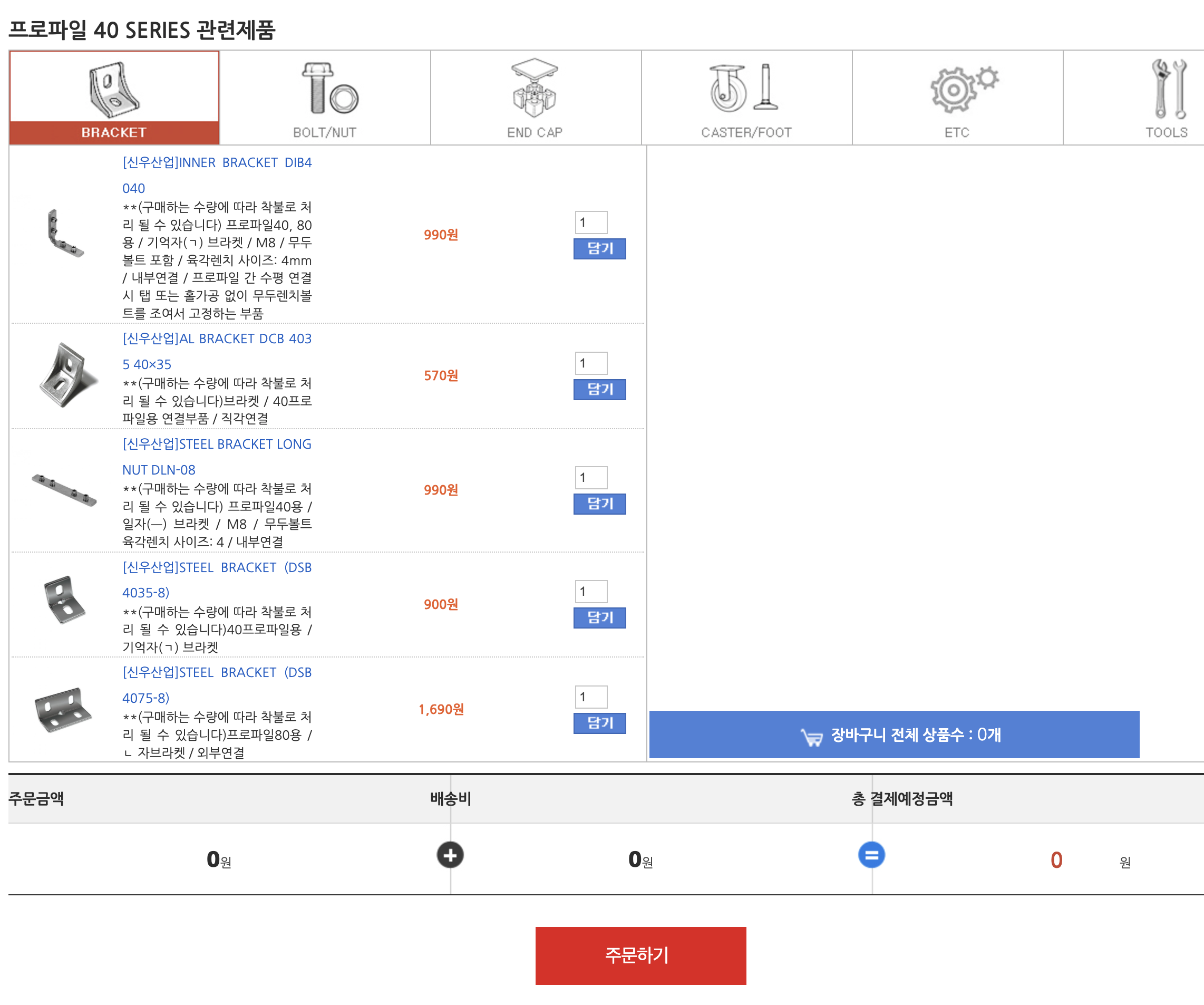

아주 친절하게도 어떤 제품을 구매해야 되는데 프로파일 사이즈에 맞춰서 정리가 되어 있다.



나는



[신우산업]AL BRACKET DCB 4035 40×35 6개

[신우산업]STEEL BRACKET DSB 75105-8  2개

[신우산업]STEEL BRACKET DSB 105105-8 4개

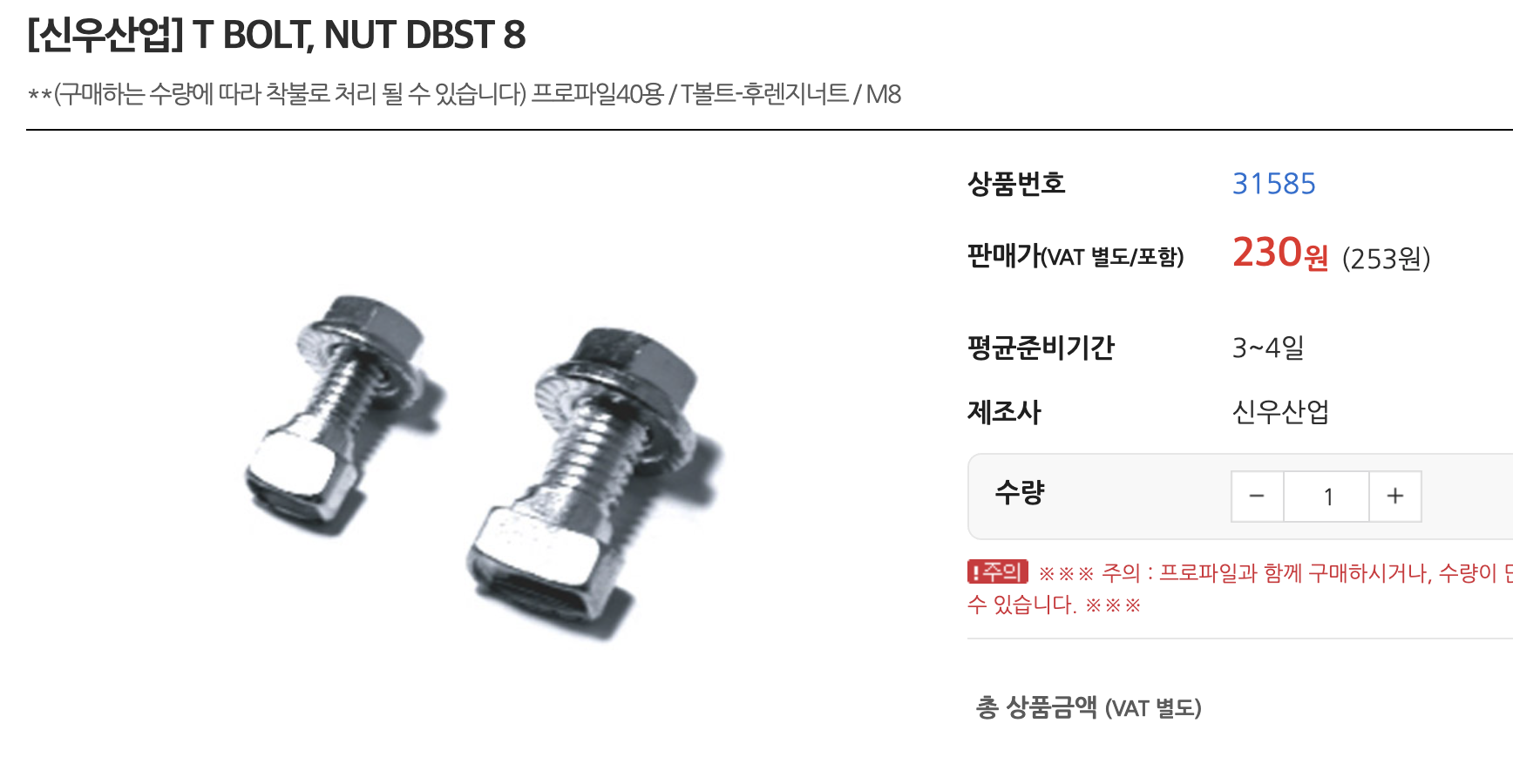

[신우산업]T BOLT, NUT DBST 8 20개



샀다.



다른 사람은 꼭 END CAP도 사길... ㅎㅎ







조립을 하려면 공구가 있어야 한다.



M8 사이즈 육각너트를 돌릴 수 있어야 된다.
