Raspberry Pi 5 에서 외부 신호를 받아야 한다.
아래와 같이 간단하게 구성했다.
위와 같이 구성한 이유는
PLC에서 Dry Contact으로 신호를 주겠다고 했기 때문이다.
Dry Contact이 있다면 Wet Contact도 있다.
둘의 차이를 정리해보자.
Dry Contact vs Wet Contact
| 정의 | 외부 전원 없이 단순 접점만 제공 | 내부적으로 전압/전류가 인가된 신호 제공 |
| 출력 형태 | NO/NC 릴레이 접점, 스위치 | 24V DC, 12V DC, 또는 TTL 등 전압 출력 |
| 전원 포함 여부 | ❌ 없음 → 외부 회로로 구성 필요 | ✅ 있음 → 자체 전원 포함 |
| 물리 연결 방식 | 접점 두 선 (A, B) | 신호선 + GND (보통 2선식) |
| 입력 회로 필요 | Pull-up/Pull-down 저항, 전류 경로 구성 필요 | 전압 디바이더, 보호 회로, 레벨 시프터 등 필요 |
| GPIO 연결 시 | 직접 연결 가능 (단, 공통 GND 필수) | 전압 확인 후 직접 연결 불가 가능성 있음 (레벨 초과 위험) |
| 외부 전원 필요 여부 | ✅ 필요 (접점에 전류를 흐르게 하기 위해) | ❌ 자체 전원 내장되어 있음 |
| 포토커플러 사용 시 | 접점이 포토커플러 LED를 스위칭 | 전원 공급 + 전류 제한 후 포토커플러 구동 |
| 단락 발생 가능성 | 외부 회로 구성이므로 제어 가능 | 과전압 발생 시 직접 위험 가능 |
| 회로 오동작 주요 원인 | 공통 GND 누락, 접점 바운스 | 레벨 mismatch, ESD, 서지 |
| 보호 소자 필요성 | TVS 다이오드, RC 필터 권장 | TVS + 레벨 시프터 + Zener 다이오드 등 필수 |
| ESD/서지 위험 | 비교적 낮음 (Low energy) | 비교적 높음 (24V/전원 내장) |
| 설정 유연성 | High (외부 회로 구성 가능) | Low (내장 전압에 의존) |
| 실무 예시 | PLC 릴레이 출력, 버튼, 센서 접점 | PLC 트랜지스터 출력, 24V proximity 센서, 로직 출력 |
| 기본 설계 마인드 | "스위치를 구성한다" | "전압 신호를 해석한다" |

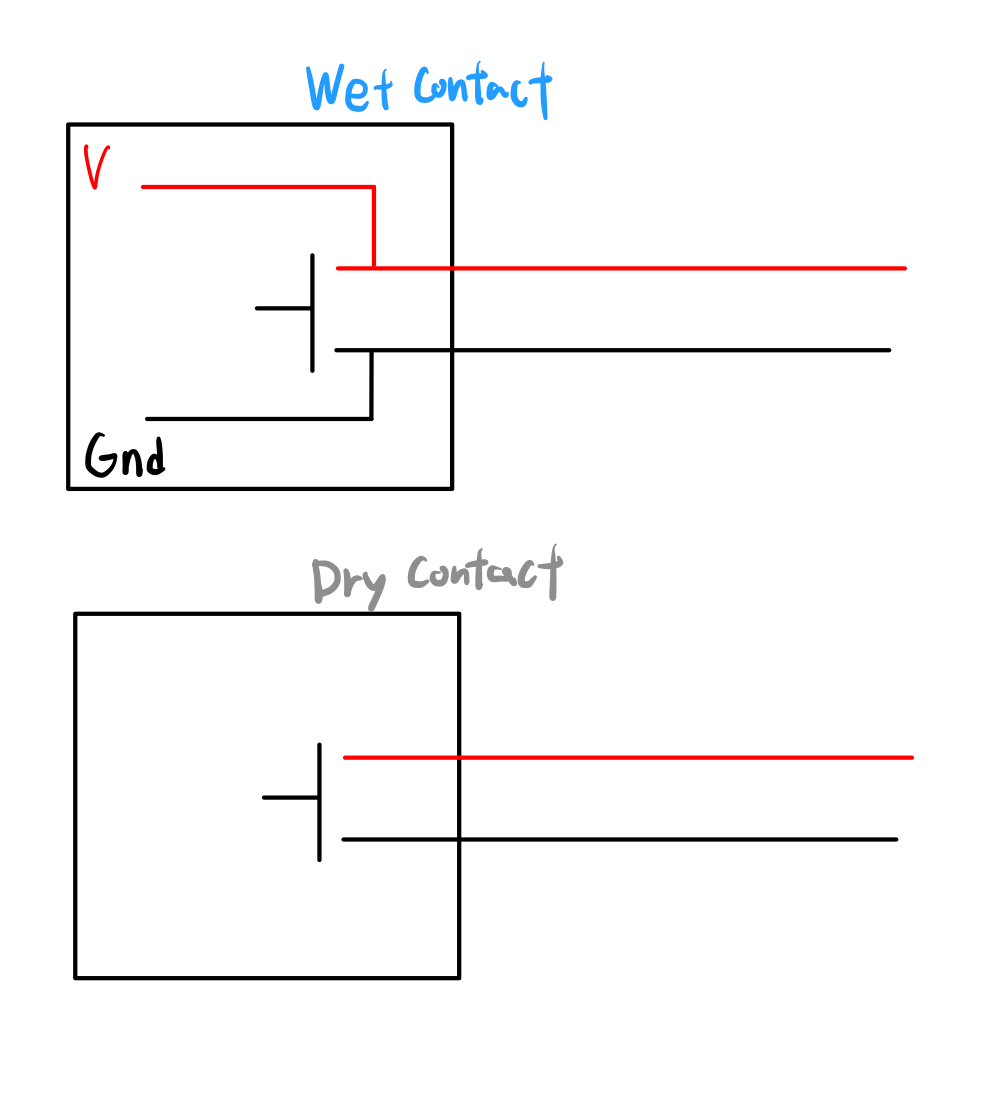

Dry Contact은 PLC로 부터 전원을 받지 않는다.
Wet Contact은 PLC로 부터 전원을 받는다.
Dry Contact 신호를 받기 위해서는 단순 접점을 만들어주는 것이기 때문에 pull-up 이나 pull-down 회로가 필요하다
그래서 위 그림과 같은 구성이 필요한 것이다.
그런데 Wet contact의 경우는 TTL 신호를 받기 때문에 1에 해당하는 신호가 들어올때 Voltage 값을 잘 확인해서 연결해야 한다.
